Jak funguje zpracování forem ze slitiny hořčíku a hliníku

Hořčík-hliník Zpracování slitinových forem a dílů kombinuje tváření polotuhých hořčíkových slitin, přesné tlakové lití z hliníkové slitiny a specializovanou výrobu forem pro výrobu lehkých, rozměrově stálých součástí používaných v domácích spotřebičích, automobilových a elektronických sestavách. Zejména zpracování v polotuhém stavu se v literatuře o tváření kovů stalo stále častěji odkazovanou metodou, protože tvoří kov v částečně pevném, částečně kapalném stavu, což snižuje poréznost smršťování a zlepšuje mechanickou konzistenci ve srovnání se samotným plně tekutým tlakovým litím. Tento článek vysvětluje, jak funguje zpracování součástí z polotuhé slitiny hořčíku, jak se srovnává se standardním zpracováním součástí z hliníkové slitiny a jaké praktické faktory by měli výrobci a značky zařízení hodnotit, když získávají schopnost zpracování forem a dílů z hořčíkové slitiny od dodavatele součástí.

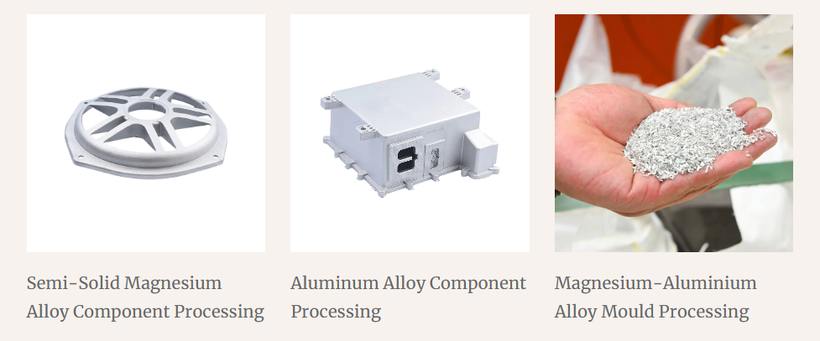

Tři níže uvedené obrázky ukazují reprezentativní výstupy této zpracovatelské schopnosti: hotový polotuhý komponent z hořčíkové slitiny, kryt z hliníkové slitiny tlakově litý a surový materiál ze slitiny hořčíku a hliníku připravený pro zpracování do forem.

Jak funguje zpracování součástí z polotuhé hořčíkové slitiny

Zpracování komponent polotuhé slitiny hořčíku je technika tváření kovů, při které se slitina hořčíku zahřívá na teplotní rozsah mezi body solidu a likvidu, čímž se vytvoří struktura podobná kaši obsahující současně pevné kovové částice i tekutý kov. Toto částečně pevné skupenství je pak vstřikováno do dutiny formy pod řízeným tlakem, což je proces, který se chová odlišně od konvenčního lití pod tlakem, protože kov má vyšší viskozitu a nižší turbulenci během plnění formy. Podle obecné technické literatury pro tváření kovů o tixomulaci a tváření v polotuhém stavu je tato snížená turbulence během plnění jedním z hlavních důvodů, proč polotuhé zpracované součásti mají tendenci vykazovat méně vnitřních plynových kapes a nižší poréznost ve srovnání se součástmi vyrobenými plně tekutým vysokotlakým litím.

Nižší pórovitost se přímo promítá do zlepšených mechanických vlastností, včetně lepší konzistence pevnosti v tahu a snížené pravděpodobnosti mikrotrhlin při tepelném nebo mechanickém namáhání , což je zvláště důležité pro součásti z hořčíkové slitiny používané v konstrukčních nebo nosných částech zařízení, jako jsou rámy reproduktorů, držáky a součásti krytu. Zpracování součástí z polotuhé hořčíkové slitiny také umožňuje spolehlivě vytvářet tenčí části stěn ve srovnání s konvenčním odléváním, což podporuje lehké konstrukční cíle, které jsou stále více zdůrazňovány ve výrobě domácích spotřebičů a automobilových součástí.

1. Tvorba polotuhé kaše: slitina hořčíku se zahřívá do částečně tuhého, částečně kapalného stavu.
2. Řízené vstřikování do formy: suspenze je vstřikována se sníženou turbulencí ve srovnání s litím pod tlakem v kapalině.
3. Snížená pórovitost: méně zachycených plynových kapes zlepšuje mechanickou konzistenci napříč výrobními šaržemi.
4. Schopnost tenkých stěn: podporuje konstrukci lehkých součástí, aniž by byla ohrožena strukturální integrita.

Zpracování polotuhého hořčíku vs. standardní zpracování součástí z hliníkové slitiny

Volba mezi zpracováním komponent z polotuhé hořčíkové slitiny a standardním zpracováním komponent z hliníkové slitiny závisí především na cílové hmotnosti dílu, požadavcích na mechanické zatížení a potřebách tepelného výkonu hotového zařízení nebo průmyslové komponenty. Hořčíková slitina je při srovnatelném objemu výrazně lehčí než hliníková slitina a obecně nabízí významné snížení hmotnosti komponentů ručních nebo mobilních zařízení, zatímco zpracování komponent z hliníkové slitiny zůstává široce upřednostňováno u dílů vyžadujících vyšší obecnou odolnost proti korozi a širší dostupnost složení slitin v rámci zavedených dodavatelských řetězců pro tlakové lití.

Níže uvedená radarová tabulka porovnává zpracování polotuhých slitin hořčíku a standardní zpracování součástí z hliníkové slitiny podle pěti praktických výběrových kritérií relevantních pro rozhodování o nákupu součástí. Účelem této vizualizace je shrnout obecné charakteristiky procesu spíše než poskytovat přesná laboratorní měření pro jakoukoli konkrétní geometrii součásti. Je to užitečné pro výrobce spotřebičů a průmyslové nákupčí, kteří se rozhodují, která cesta zpracování slitiny nejlépe vyhovuje plánovanému návrhu součásti. Při čtení grafu od středu ven, větší stínovaná oblast podél jakékoli osy indikuje silnější relativní charakteristiku pro danou metodu zpracování. Pět zobrazených os je snížení hmotnosti, kontrola pórovitosti, tenkostěnná schopnost, odolnost proti korozi a rozměrová stabilita, což jsou všechny faktory ovlivňující výkon finálních součástí.

Jak ukazuje graf, zpracování polotuhé hořčíkové slitiny sahá dále podél osy snížení hmotnosti, regulace pórovitosti a tenkostěnných os než standardní lití z hliníkové slitiny, což odráží inherentní nízkou hustotu hořčíkové slitiny v kombinaci s výhodou snížené turbulence při tváření v polotuhém stavu během plnění formy. Snížení hmotnosti je jednou z nejkonzistentněji uváděných výhod zpracování hořčíkové slitiny v technické literatuře, protože hořčík je při ekvivalentním objemu výrazně lehčí než hliník, což jej činí atraktivním pro komponenty přenosných zařízení, jako jsou pouzdra ručních zařízení a konstrukce rámů reproduktorů, kde je prioritou designu snížení celkové hmotnosti produktu. Řízení poréznosti upřednostňuje polotuhou metodu konkrétně, protože stav částečně tuhé suspenze omezuje turbulentní proudění, které typicky zavádí zachycené plynové kapsy během plně kapalného tlakového lití, což je mechanismus široce diskutovaný v literatuře o procesech tváření kovů, která zahrnuje techniky thixomuldingu a reocastingu. Tenkostěnná schopnost je silná pro oba procesy, ale má tendenci ještě více upřednostňovat polotuhý hořčík v důsledku zlepšených tokových charakteristik polotuhé kaše úzkými sekcemi formy. Odolnost proti korozi naopak upřednostňuje zpracování součástí z hliníkové slitiny, protože hliník obecně tvoří stabilnější přírodní oxidovou vrstvu v širším rozsahu podmínek vystavení okolnímu prostředí, a proto zůstává hliník běžnou volbou pro skříně a kryty vystavené vlhkosti nebo venkovním podmínkám. Rozměrová stabilita je u obou procesů při správném provedení srovnatelně silná, i když součásti hořčíkové slitiny dále těží ze snížené variability smršťování spojené s tvářením v polotuhém stavu. Pro výrobce spotřebičů a nákupčí průmyslových komponentů, kteří hodnotí možnosti zpracování forem a dílů ze slitiny hořčíku a hliníku, toto srovnání naznačuje, že zpracování polotuhých slitin hořčíku je zvláště vhodné pro lehké a přesné komponenty, jako jsou rámy reproduktorů a montážní držáky, zatímco zpracování komponent z hliníkové slitiny zůstává silnou volbou pro konstrukční kryty a komponenty vyžadující širší odolnost proti korozi. Mnoho výrobců nakonec specifikuje oba procesy v rámci jedné produktové řady, přičemž používá komponenty z hořčíkové slitiny, kde je hlavním hnacím motorem snížení hmotnosti, a komponenty z hliníkové slitiny, kde je prioritou odolnost skříně a odvod tepla. Kupující, kteří získávají schopnost zpracování forem a dílů ze slitiny hořčíku a hliníku, by si měli od dodavatelů vyžádat konkrétní kvalifikační údaje procesu, protože kontrola poréznosti a rozměrová konzistence se významně liší v závislosti na konstrukci formy, parametrech vstřikování a složení slitiny. Tento typ srovnání na úrovni procesu je v souladu s obecnými pokyny pro získávání zdrojů při tváření kovů, které doporučují přizpůsobit metodu zpracování slitiny požadavkům na funkční součást spíše než výběr procesu pouze na základě obecné znalosti.

Úvahy o designu forem pro zpracování dílů ze slitiny hořčíku a hliníku

Konstrukce formy hraje rozhodující roli v úspěchu zpracování forem a dílů ze slitiny hořčíku a hliníku, protože umístění vtoku, uspořádání chladicích kanálů a konstrukce ventilace přímo ovlivňují, jak dokonale polotuhá nebo tekutá slitina vyplní složitou geometrii součásti, aniž by zachycovala vzduch nebo tvořila defekty proudění za studena. Formovací materiály používané pro zpracování hořčíkových a hliníkových slitin jsou typicky jakosti tvrzených nástrojových ocelí vybraných pro odolnost vůči tepelné únavě, protože opakované vystavení roztavenému nebo polotuhému kovu při zvýšené teplotě způsobuje významné cyklické tepelné namáhání povrchu dutiny formy po dlouhou dobu výroby.

Sloupcový graf níže představuje obecnou ilustraci prioritních oblastí relativního designu forem, které jsou běžně zdůrazňovány v projektech zpracování forem a dílů ze slitiny hořčíku a hliníku, na základě široce zmiňovaných úvah o konstrukci forem pro tlakové lití. Tato tabulka je zamýšlena spíše jako orientační odkaz pro technickou diskusi než jako přesné vážení pro jakýkoli projekt jedné formy. Je to užitečné pro nákupčí komponent a konstruktéry forem, kteří pochopí, které konstrukční faktory nejvíce ovlivňují výsledky kvality dílů. Vodorovné pruhy představují relativní technický důraz, který je obvykle kladen na každý návrh, a delší pruhy označují oblasti, které jsou při vývoji formy běžně považovány za vyšší prioritu.

Tento graf odráží vzor, ​​který je v zásadě konzistentní s technickými pokyny pro konstrukci forem pro tlakové lití, kde je konstrukce vtoku a žlabu obvykle považována za nejvyšší prioritu, protože přímo řídí, jak polotuhá nebo kapalná slitina vstupuje do dutiny a vyplňuje ji, ovlivňuje vzor toku, dobu plnění a pravděpodobnost defektů za studena v hotové součásti. Uspořádání chladicích kanálů je těsně pozadu, protože nerovnoměrné chlazení v dutině formy může způsobit deformaci, zbytkové napětí nebo rozměrové odchylky mezi výrobními cykly, což z konformního nebo dobře vyváženého designu chladicího kanálu činí významné technické zaměření pro zpracování forem a dílů ze slitiny hořčíku a hliníku. Konstrukce odvětrávání řeší praktickou potřebu umožnit zachycenému vzduchu a plynu uniknout z dutiny během plnění a nedostatečné odvětrávání je běžně uváděnou příčinou defektů poréznosti, i když je jinak dobře řízena konstrukce vtoku a kvalita slitiny. Výběr nástrojové oceli, i když je v této tabulce obecného důrazu poněkud níže, zůstává důležitým dlouhodobým hlediskem, protože životnost formy a rozměrová konzistence v tisících výrobních cyklů do značné míry závisí na odolnosti oceli vůči praskání tepelnou únavou a erozi v důsledku opakovaného kontaktu s roztaveným kovem. Tyto čtyři konstrukční aspekty se v praxi úzce ovlivňují, protože dobře navržený systém vtoku a žlabu snižuje tlak na požadavky na chlazení a odvětrávání ve směru proudění, zatímco výběr robustní nástrojové oceli prodlužuje produktivní životnost formy navržené se silnými průtokovými charakteristikami. Pro výrobce, kteří nabízejí služby zpracování forem a dílů ze slitiny hořčíku a hliníku, je udržování technických znalostí ve všech čtyřech těchto oblastech designu tím, co obvykle odlišuje konzistentní výrobu bez vad od procesů náchylných k opakujícím se problémům s kvalitou. Kupující, kteří hodnotí dodavatele forem a zpracování součástí, by se měli zeptat na postupy kontroly návrhu forem, včetně procesů simulace nebo zkušebního testování používaných k potvrzení výkonu vtoku, chlazení a ventilace, než se pustí do plného výrobního vybavení. Tento důraz na konstrukci formy je v souladu s obecnou technickou literaturou pro tlakové lití, která identifikuje konstrukci vtoku a tepelné řízení jako nejvlivnější proměnné při dosahování konzistentní kvality dílů v rámci velkoobjemové výroby hořčíkových a hliníkových slitin. Koneckonců, silná praxe v oblasti konstrukce forem v těchto prioritních oblastech podporuje rozměrovou konzistenci a nízkou míru defektů, které kupující spotřebičů a průmyslových komponent očekávají od spolehlivého partnera pro zpracování slitin hořčíku a hliníku.

Aplikační trendy pro komponenty z lehkých slitin ve výrobě zařízení

Poptávka po lehkých komponentách z hořčíku a slitin hliníku ve výrobě domácích spotřebičů neustále roste, protože návrháři produktů usilují o snížení celkové hmotnosti zařízení, lepší tepelné řízení a kompaktnější tvarové faktory. Tento trend je v souladu s širším komentářem k průmyslovému designu, který poznamenává, že očekávání spotřebitelů od přenosné, lehké elektroniky a malých spotřebičů přiměla konstruktéry komponentů ke stále většímu používání umělých slitinových dílů namísto těžších ocelových nebo silnějších plastových konstrukčních součástí.

Níže uvedený plošný graf představuje obecný ilustrativní trend ukazující, jak se relativní přijetí konstrukčních součástí z hořčíku a slitin hliníku v produktových řadách spotřebičů zvýšilo za víceleté období, na základě běžně citovaných vzorů přijímání lehkých materiálů diskutovaných v komentářích zpracovatelského průmyslu. Přesná čísla ilustrují spíše obecný vzestupný trend než přesnou tržní statistiku a čtenáři, kteří hodnotí konkrétní kategorii produktů, by měli získat přesné údaje o aktuálních údajích o dodavatelích a odvětvích. Tato tabulka je užitečná pro výrobce spotřebičů, kteří zvažují, zda zvýšit používání komponent ze slitiny hořčíku a hliníku v nadcházejících návrzích produktů. Horizontální osa představuje čas v obecném víceletém vývoji, zatímco svislá osa představuje relativní podíl přijetí v rámci konstrukčních součástí zařízení.

Vzestupná trajektorie tohoto plošného grafu odráží širší posun v designu spotřebičů a elektronických produktů směrem k lehkým konstrukčním materiálům, což je trend široce diskutovaný v komentářích k výrobě a průmyslovému designu, který zahrnuje kategorie spotřební elektroniky a malých spotřebičů. Jednou z příčin tohoto trendu je rostoucí důraz na kategorie přenosných a stolních spotřebičů, včetně kávovarů, vaflovačů a zařízení pro osobní péči, kde snížená hmotnost produktu přímo zlepšuje vnímanou kvalitu produktu a snadnou manipulaci pro koncové uživatele. Dalším hnacím motorem je zlepšující se nákladová efektivita a vyspělost procesu samotného zpracování součástí z polotuhé hořčíkové slitiny, díky čemuž jsou díly z hořčíkové slitiny dostupnější pro středně velké výrobní série, které se dříve spoléhaly především na plastové nebo ocelové součásti. Vzhledem k tomu, že návrháři zařízení stále více specifikují vnitřní konstrukční držáky, rámy reproduktorů a montážní komponenty z hořčíkové nebo hliníkové slitiny spíše než z těžších alternativ, výrobci nabízející integrovanou možnost zpracování forem a dílů z hořčíkové slitiny hliníku podporují tento designový směr, aniž by vyžadovali koordinaci značek zařízení mezi více samostatnými dodavateli materiálů. Tento trend se také protíná s prioritami tepelného managementu, protože zejména hliníková slitina nabízí příznivé charakteristiky rozptylu tepla, které podporují kompaktní návrhy elektronických a topných zařízení, kde se hustota komponent zvýšila spolu s úsilím o miniaturizaci. Pro výrobce komponent tento generační posun podporuje pokračující investice jak do zpracování polotuhé hořčíkové slitiny, tak do schopnosti standardního tlakového lití z hliníkové slitiny, protože značky spotřebičů stále více specifikují kombinaci obou typů materiálů v rámci jednoho produktu v závislosti na tom, které komponenty přenášejí strukturální zatížení, a které komponenty vyžadují odolnost proti korozi nebo tepelný výkon. Kupující vyvíjející nové produktové řady zařízení by měli zvážit zapojení partnerů pro zpracování slitinových komponent již ve fázi návrhu, protože rozhodnutí o tvaru a geometrii dílů učiněná během počátečního vývoje produktu významně ovlivňují proveditelnost následné výroby a kvalitu dílů. Tento trend osvojování, který je v souladu s širším komentářem o lehkých materiálech napříč zdroji výrobního průmyslu, posiluje, proč se schopnost zpracování forem a dílů z hořčíkové slitiny hliníku stala pro výrobce komponentů spotřebičů podporující mezinárodní zákazníky stále důležitějším rozdílem.

Izometrický pohled na dutinu formy součásti z hořčíkové slitiny

Níže uvedený schematický diagram znázorňuje izometrický pohled na typickou dutinu formy používanou při zpracování forem a dílů ze slitiny hořčíku a hliníku se zvýrazněním vstupního bodu brány, vzoru výplně dutiny a umístění chladicího kanálu relevantního pro výrobu součásti, jako je rám reproduktoru zobrazený na předchozím obrázku produktu. Pochopení tohoto obecného uspořádání dutiny formy pomáhá objasnit, proč je umístění vtoku a umístění chladicího kanálu považováno za primární technické proměnné při dosahování konzistentní kvality dílu v průběhu výrobních cyklů.

Toto izometrické schéma je užitečné pro inženýry a kupující vyhodnocující návrhy na zpracování forem a dílů ze slitiny hořčíku a hliníku, protože relativní poloha vstupního bodu brány k celkové geometrii dutiny přímo ovlivňuje vyvážení výplně napříč složitými geometriemi, jako je například konstrukce žebrovaného rámu reproduktoru uvedená dříve v tomto článku. Dobře umístěný uzávěr snižuje vzdálenost, kterou musí polotuhá slitina urazit, aby dosáhla nejvzdálenějších konců dutiny, čímž se snižuje riziko předčasného ztuhnutí před úplným naplněním formy, což je vada běžně označovaná jako krátký výstřel v literatuře o tlakovém lití a tváření v polotuhém stavu. Umístění chladicího kanálu po obvodu dutiny podporuje rovnoměrné odvádění tepla přes součást, což pomáhá minimalizovat deformaci a zbytkové napětí, které by jinak mohlo ovlivnit rozměrovou přesnost hotových součástí z hořčíkové slitiny. Tento typ analýzy dutin formy je standardní součástí procesů technické kontroly, které používají zkušení výrobci forem a dílů z hořčíkových slitin hliníku, než se zavázali k úplnému výrobnímu nástroji.

Schopnost společnosti v oblasti zpracování slitinových součástí a forem

Ningbo Victor Electrical Technology Co., Ltd., působící pod Victor Electric Appliance Technology Co., Ltd., se specializuje na výzkum, vývoj a výrobu kuchyňských spotřebičů , která se věnuje poskytování pohodlných, efektivních a inteligentních řešení pro moderní domácnosti po celém světě. Od svého založení v roce 2019 se Victor soustředil na inovace produktů a neustálé rozšiřování napříč klíčovými segmenty, jako jsou kávovary, vaflovače, bezdýmné grilovací pánve a parní hrnce, a tato práce na vývoji produktu je interně podporována možností zpracování forem a dílů ze slitiny hořčíku a hliníku, včetně zpracování komponent z polotuhé slitiny hořčíku a zpracování komponent z hliníkové slitiny používané k výrobě konstrukčních držáků, krytů a krytů z pevných reproduktorů z hliníkové slitiny, jako jsou dříve zobrazené komponenty z hliníkové slitiny. článek. S rostoucím portfoliem samostatně vyvinutých modelů si společnost vybudovala silnou produktovou řadu a rozšiřující se přítomnost na mezinárodních trzích. Victor, vedený hodnotami integrity, odpovědnosti a oboustranně výhodné spolupráce, pokračuje ve zdokonalování svých výrobních základů, systému kontroly kvality a automatizačních schopností jak v oblasti zpracování slitinových komponent, tak ve výrobě hotových zařízení.
